WarmWerk®



Grundlagen und weitere Details der Infrarot-Dunkelstrahler

wirtschaftlich, behaglich, hygienisch, rasche Amortisation



Allgemeines

Arten der Strahlungsheizung:



  •   Niedertemperaturstrahler bis 40°C als Flächenheizung, z. B. im Fußboden, Wand, Decke

  •   Mitteltemperaturstrahler von 40°C bis 200°C als Plattenstrahler

  •   Hochtemperaturstrahler generell als Strahlungsheizgerät



als Infrarot-Dunkelstrahler von 140°C bis 500°C

als Infrarot-Hellstrahler von 800°C bis 900°C



Geschichte der Strahlungsheizung:

1907 erstes Patent einer Wasser-Paneelheizung durch Baker angemeldet

1908 erste Strahlplattenheizung „Sunstrips-Heizung“ mit Warmwasser der Firma Crittal, London

1929 erste Deckenstrahlplattenheizung mit Warmwasser auf dem Kontinent in Amsterdam

1930 erste dieser Anlagen in Deutschland, später in den 30-iger Jahren dann auch in den USA

       ab den 50-iger Jahren setzen sich alle Systeme in der Industrieheizung durch

Infrarot-Dunkelstrahler

Beschreibung:



Infrarot-Dunkelstrahler sind Strahlungs- oder Wärmewellenheizungen und können in fast allen Hallen, Werkstätten und sonstigen Räumen eingesetzt werden. Für Wohnräume sind sie jedoch nicht geeignet, da diese nicht die erforderlichen Höhen von mindestens 3 Meter aufweisen und zu „technisch“ aussehen.

Der Heizwirkung liegt das physikalische Prinzip der Infrarotstrahlung, einem Bereich des elektromagnetischen Spektrums, zugrunde. Wie die Sonne erwärmen Infrarotstrahlen nur Körper auf die sie treffen. Dazwischen liegende Luft wird nicht erwärmt. Die Wärmeübertragung erfolgt damit sehr direkt und verlustarm. Das ist der wesentliche Unterschied zur üblichen Beheizung von Räumen, wo die Raumluft als Wärmeüberträger auf den Menschen dienen muss. Das ist immer mit Konvektion, d. h. aufsteigenden und abgekühlt abfallenden Luftmassen, Zugluft und Staubaufwirbelung verbunden.

Da Infrarotstrahler primär die Oberflächen und nur marginal die Raumluft erwärmen, kann die Lufttemperatur ca. 3 K unter der sonst eingeforderten Raumtemperatur liegen. Das spart Energie (ca. 6% pro 1 K, also insgesamt 18% weniger) und Ressourcen. Ein teures Warmluftpolster unter der Deck wird ebenso vermieden, wie zusätzliche Allergiebelastungen bei aufgewirbeltem Staub.



Arbeitsweise:



Ein Luft-Gas-Gemisch (mit Erd- oder Flüssiggas) wird als nicht sichtbare Flamme in einem gestreckten (I-Form) oder gebogenen (U-Form) Rohr verbrannt. Sie erwärmt diese Strahlrohroberfläche, die ihrerseits die Wärme im langwelligen und so nicht sichtbaren Bereich auf die Körper der Umgebung abgibt. Die Abgase werden durch einen wärmebeständigen Ventilator abgesaugt und durch ein Abgassystem nach außen befördert.

Über dem Strahlrohr befindet sich ein Reflektor, der die Wärmestrahlung richtet und nicht zu beheizende Bereiche abschirmt. Hier erreicht ein wärmegedämmter Reflektor mit Mineralfasern den höchsten Wirkungsgrad.

Zusätzlich können Abgase die Brennerfrischluft vorwärmen, wodurch der Wirkungsgrad weiter gesteigert wird. Das geschieht mittels Wärmetauscher direkt am Brenner und mit einem sogenannten LAS= Luft-Ansaug-System.



Wärmebereich:



Alle Körper im Strahlungsbereich werden erwärmt. Die Strahlungsintensität sinkt stark mit zunehmender Entfernung.

Generell gilt: Von wo aus das Strahlrohr sichtbar ist, dorthin gelangt Strahlungswärme. Ob diese jedoch noch einen spürbaren Heizeffekt hat, kann nur ein Berechnungsprogramm ermitteln. Vielfältige Daten zum Baukörper und den Örtlichkeiten sind dabei heranzuziehen.

Grob angeben kann man die zu beheizende Fläche mit

A = L x B

wobei L = Strahlerlänge + (1,56 x H)   und   B = 2,3 x H ist.



Strahlungsheizung-Prinzip und Temperaturverlauf Dunkelstrahler



Vorteile zu herkömmlichen Hallenheizungen:



  •   Raumgewinn, kein Heizraum nötig

  •   geringerer Energiebedarf, Einsparung bis zu 30%

  •   geringere Investitionskosten - siehe rechte Darstellung

  •   optimal für schlecht isolierte und alte Hallen

  •   optimal für häufig geöffnete Hallentore

  •   gute thermische Behaglichkeit

  •   kein teures + unnötiges Warmluftpolster unter der Decke

  •   leise

  •   (fast) keine Thermik und Staubaufwirbelung

  •   warmer Fußboden

  •   schnelle Aufheizung

  •   Teilflächenbeheizung möglich (einzelne Arbeitsplätze in Kalthallen)

  •   unterschiedliche Heizzonen sind möglich (zeitlich, Temperaturbedarf)

  •   kurze und damit preiswerte Abgasführung, auch als LAS

  •   durch die Wand als Außenwandgerät oder

  •   über Dach mit kurzem Schornstein

  •   schnell und einfach montiert und angeschlossen

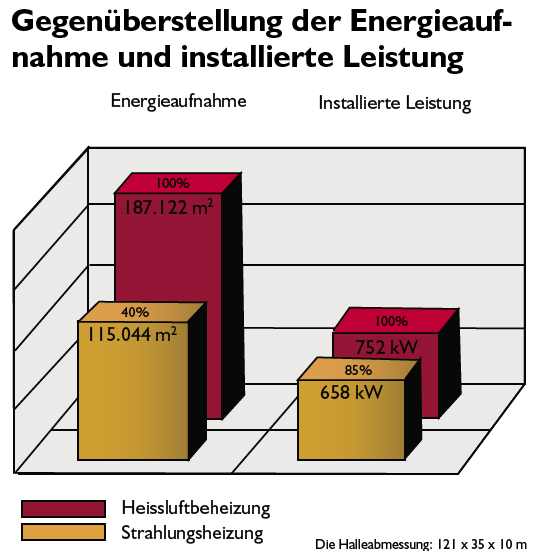

Vergleich Energieaufnahme und installierte Leistung herkömmlicher Hallenheizungen mit Dunkelstrahlerheizung

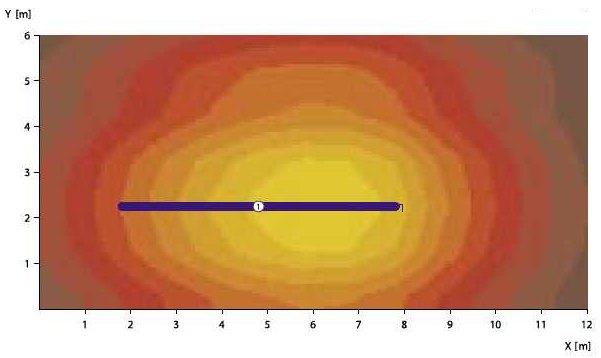

Die Wärmeverteilung auf dem Boden (Sicht von oben auf einen I-Strahler, Brennerseite ist rechts):

Temperaturverteilung auf dem Boden bei Dunkelstrahlern Helios

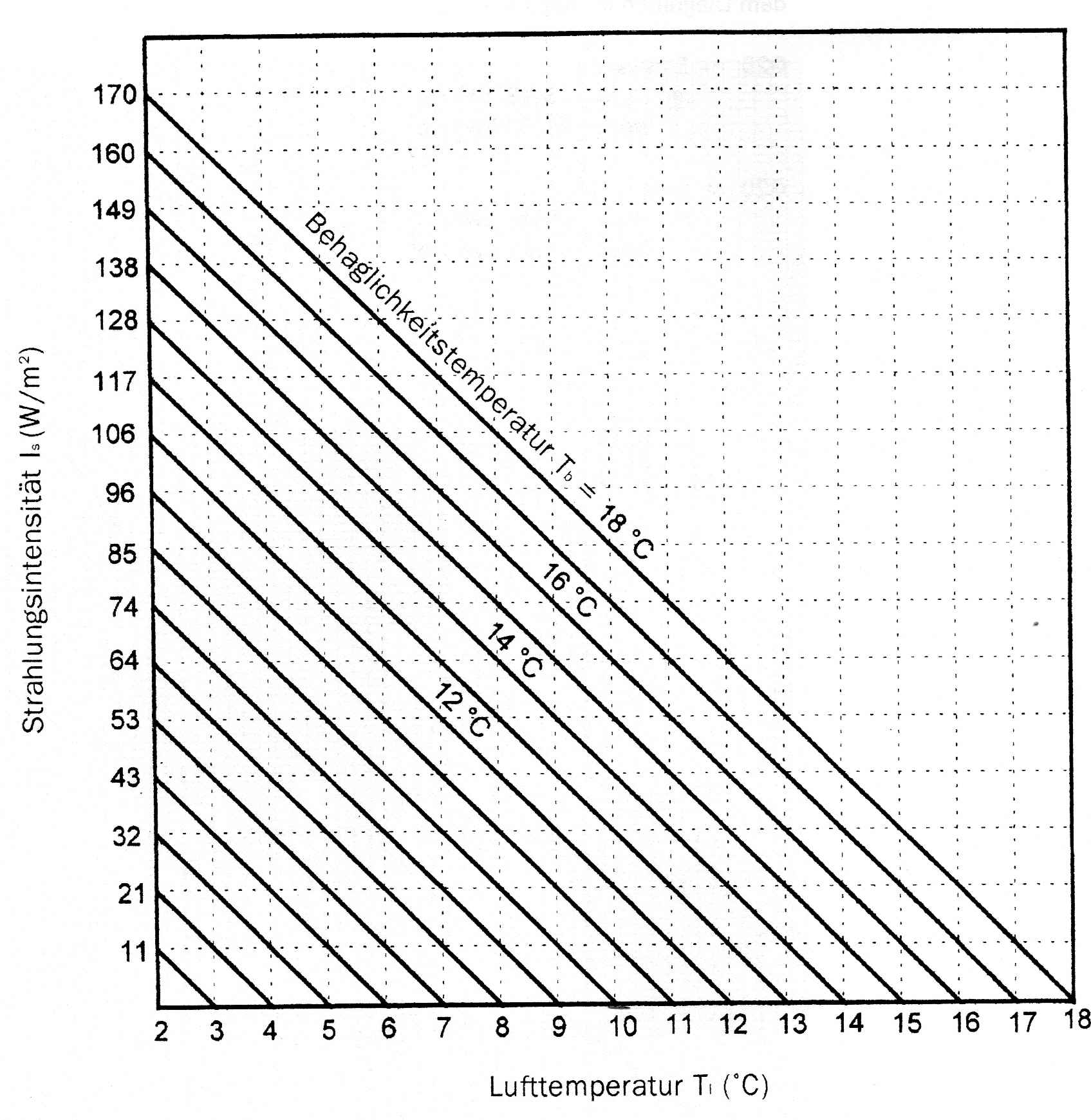

Zum Wohlbefinden gehört ein gutes Verhältnis zwischen Strahlungsintensität (die Intensität der Wärmestrahlung auf eine konkrete Fläche) und der Lufttemperatur.

Damit ist eine geringer installierte Heizleistung möglich, als bei herkömmlichen Heizsystemen, die das gesamte Luftvolumen beheizen müssen. Auch sinken so die Betriebskosten (siehe oben).

Die sich im Laufe des Betriebes aufgeheizten Flächen des Bodens, der Wände und der Gegenstände strahlen ihrerseits zurück. Dieser Effekt der sekundären Wärmestrahlung ist immer geringer als die primäre Wärmestrahlung des Dunkelstrahlers, unterstützt jedoch das subjektive Empfinden der Behaglichkeit. Die dabei entstehende Thermik in der Raumluft ist minimal und führt nicht zu wesentlicher Staubaufwirbelung, was herkömmliche Heizsysteme immer verursachen.

Eine geringere Lufttemperatur fuehrt bei Dunkelstrahlern zu Behaglichkeit und geringeren Kosten.



Die HELIOS-Dunkelstrahler



Die HELIOS- Infrarot-Gas-Dunkelstrahler werden direkt an der Decke von Räumen oder unter dem Dach zwischen den Bindern quer zur Halle oder auch direkt an den Bindern in Längsrichtung montiert. Auch gibt es die Möglichkeit, im Eck zwischen Decke und Wand die Geräte zu montieren (Wandgeräte).



Es sind 2 grundlegende Arten in der Form zu unterscheiden: 1. linear gestreckt in I-Form (I) und 2. U-förmig (U).

Linear gestreckte I-Strahler besitzen eine spezielle Emmissionscharakteristik im Strahlungsbereich - starke Abstrahlung an der Brennerseite und geringere an der Abgaslüfterseite. Diesen Nachteil gleicht die U-Form aus. Trotzdem sind I-Strahler in langen Hallen und bei erwünschten unterschiedlich temperierten Heizzonen sehr oft sinnvoll. Es kommt auch hier auf die Montagehöhe an.

Ihr Wirkungsgrad liegt beim thermisch ungedämmten Reflektor bei 55%, bei gedämmten Reflektor bei 65%.







Alle Strahler gibt es für Erdgas, Flüssiggas (Propan und Butan) oder nur Propan.

Die Brenner können 1- oder 2-stufig (Ausführung "D") sein. In der zweistufigen Ausführung ist ein Betrieb mit verminderter Leistung möglich, so wie er an den meisten Heiztagen ausreicht. So ist es sehr wirtschaftlich. Die Einschalthäufigkeit des Brenners wird reduziert und eine gleichmäßigere Verteilung der Raumtemperatur wird erreicht.

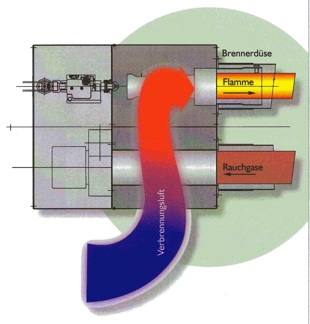

Eine Sonderbauart sind die U-förmigen Strahler HELIOS 33-UD und 50-UD mit Vorwärmung der Brennerluft (Bild rechts). Diese erreichen damit einen Wirkungsgrad von bis zu 93,7%. Sie sind ausschließlich 2-stufig und besonders für hohe Hallen bis zu 9 bzw. 15 Meter konzipiert.



Ergänzt werden können alle Strahler in Sporthallen mit einem Ballschutzgitter.

Bei Montage über Brückenkränen sind wärmeabweisende Schutzbleche zum Schutz der Elektrik bauseitig zu montieren.

Die Temperaturen am Strahlrohr können bis zu 500°C betragen. Daher sind Sicherheitsabstände zu brennbaren Gegenständen unbedingt einzuhalten:

In Strahlrichtung mindestens 1 Meter und

seitlich und über ungedämmten Reflektoren mindestens 0,5 Meter und

seitlich und über gedämmten Reflektoren mindestens 0,3 Meter

waermerueckgewinnung beim HELIOS dunkelstrahler

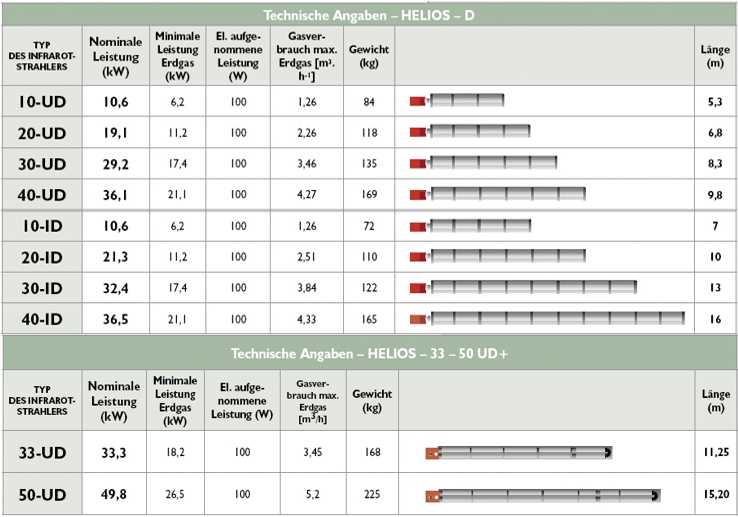

Uebersicht der Helios- Dunkelstrahler



Montagehöhen (in Meter):



Typ 10-ID 10-UD 20-ID 20-UD 30-ID 30-UD 40-ID 40-UD 33-UD 50-UD
Mindesthöhe 3,0 3,5 4,0 5,0 5,0 6,0
optimale Höhe 3,6 4,5 6,0 7,0 7,5 8,0
maximale Höhe 4,4 5,3 7,0 10,0 9,0 15,0



Hohe Qualität:



Unsere Dunkelstrahler werden ständig in Serie nach ISO 9001 gefertigt und sind mit aktiven Bauteilen von  führenden deutschen Herstellern ausgerüstet wie Sit, Dungs, Nicotra, Siemens, Rosenberg, Ziehl-Abegg. Dasselbe gilt für alle Steuerungskomponenten. Die Geräte sind am Engineering Test Institute, Brno, nach EEC 90/396 CE- geprüft und entsprechen den technischen Europäischen Normen. Die technische Prüfung erfolgt kontinuierlich durch die TÜV Rheinland Group. Diese HELIOS-Dunkelstrahler gehören zur führenden Gruppe europäischer Spitzentechnik.


Lieferung und Montage:

Der Strahler wird in Einzelteilen und Baugruppen, sicher verpackt in maximal 2,5m langen Kisten, angeliefert. Die Montage des Strahlers sowie das Aufhängen unter der Decke, dem Dach oder an der Wand, auch die Montage der Abgasanlage kann in Eigenleistung entsprechend der beiliegenden Montageanleitung erfolgen. Jeder versierte Handwerker kann das. Ein Hub- oder Fahrgerüst ist dazu erforderlich und die Bestimmungen des Arbeitsschutzes sind streng einzuhalten.

Wollen Sie sich bereits hier über die Anforderungen an eine Eigenmontage informieren, so finden Sie hier Näheres - Auszug einer Montageanleitung, wie sie der Lieferung beiliegt (PDF 700 kB).

Vor Ihrer Bestellung unserer Strahler sollten Sie IMMER Ihren Bezirksschornsteinfeger konsultieren (ortsfeste Feuerstätte!). Selbstverständlich muß er dann auch die Anlage abnehmen und freigeben. Ein Meßprotokoll der Abgaswerte vom Heizungsbauer, der den Brenner emissions- und leistungsgerecht eingestellt hat, gehört dazu.

Auch die Verlegung der Gaszuleitung mit Druckminderer muß unbedingt von einem zugelassenen Innungsunternehmen erfolgen. Dasselbe gilt für die Elektroinstallation. Der Gasbrenner muß anschließend richtig eingestellt werden. Dabei sind die Vorschriften zur ImmissionsschutzVO und der Bauordnung zu beachten. Diese Arbeiten kann ein Heizungsbauer mit Erfahrung im Einmessen von Gasgeräten durchführen. Auch eine Adressenliste mit befähigten Heizungsbauern, auch in Ihrer Nähe, steht für Sie zur Verfügung.

Gerne fügen wir Ihr Heizungsbauunternehmen hinzu. Melden Sie sich dazu bitte bei uns.

In Absprache kann diese Aufgabe bei größeren Bauvorhaben auch ein Serviceteam des Herstellers übernehmen. Dazu erbitten wir Ihre Information zur zeitlichen Eintaktung. Diesen Organisationsservice übernehmen wir gerne kostenlos.

Unsere Firma Reinhard Beiße berät, erstellt das Angebot und liefert auf Ihre Baustelle. Servicearbeiten und Montagen führen wir nicht durch.
